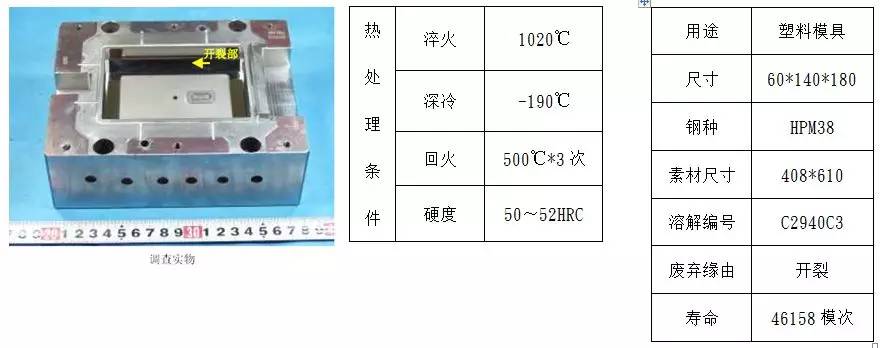

1基本数据
2调查结果2.1.可见一处开裂，开裂部附件的成型面可见因漏水而形成的褐色锈迹；
2.2.通过金相分析材料无异常，热处理硬度在最高限度范围内；

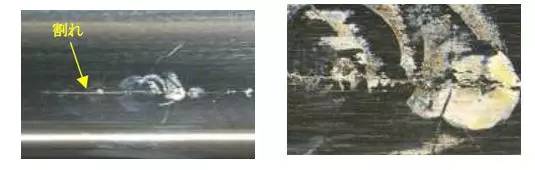

2.3.冷却水孔的地方可见应力腐蚀开裂。
3原因分析3.1在成型竖立面可见横裂纹，是以背后冷却水孔A的应力腐蚀开裂部为起点，延伸到成型面；
3.2成型面的竖立面到背后冷却水孔A的壁厚约4MM较薄，对模具的刚性差。

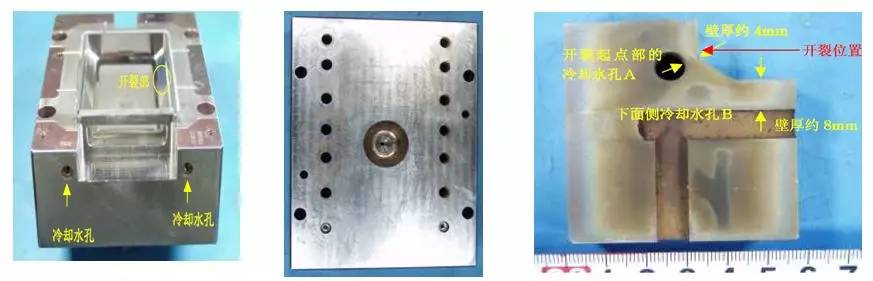

4分析图
2调查结果2.1.可见一处开裂，开裂部附件的成型面可见因漏水而形成的褐色锈迹；
2.2.通过金相分析材料无异常，热处理硬度在最高限度范围内；
2.3.冷却水孔的地方可见应力腐蚀开裂。
3原因分析3.1在成型竖立面可见横裂纹，是以背后冷却水孔A的应力腐蚀开裂部为起点，延伸到成型面；
3.2成型面的竖立面到背后冷却水孔A的壁厚约4MM较薄，对模具的刚性差。
4分析图
