“金属中框+双曲面玻璃”——手机结构天线设计方案 - 艾邦高分子

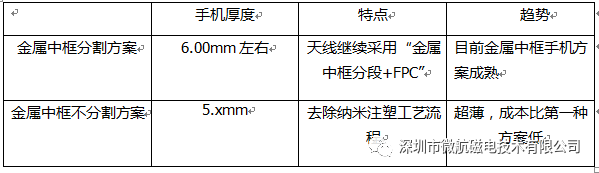

一、双玻金属手机有两种结构，对应两种天线方案

二、下面介绍中框不分割的手机天线方案


1. 手机结构
双玻超薄，这种结构图示如下图：



2.  特点
a.双玻璃手机上下盖采用高强度的不锈钢材料，中框大量挖空金属，目的是减薄一层金属厚度。
b.  框架是一个整体，由于是玻璃面板和后盖，天线可以直接做在玻璃或者支架上，金属框不需要被“分割”，只需要在金属框架上车削出需要的结构即可，省掉了纳米注塑环节�
