    随着3C产品外型设计的飞速更新,材料工艺的不断升级,近年来3C产品加工制造过程中的自动化测量越来越多在使用光谱共焦位移传感器。在手机后壳、中框段差,LOGO段差,摄像头段差,2D/3D屏表面轮廓等众多测量应用中,光谱共焦位移传感器发挥了其独特的优势。中国自动化测量市场把光谱共焦位移传感器定义为一种高精度可以解决众多高难度测量应用的新型传感器。

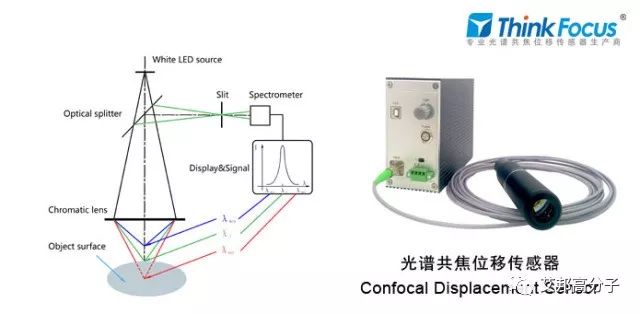

    由LED光源射出一束宽光谱的复色光(呈白色),通过色散镜头发生光谱色散,量程范围内形成不同波长的单色光。每一个波长的焦点都对应一个距离值。测量光射到物体表面被反射回来,只有满足共聚焦条件的单色光,可以通过小孔被光谱仪感
